Общие положения. Действие инструкции распространяется на все подразделения предприятия. К самостоятельному выполнению работ по монтажу и демонтажу металлических трубчатых лесов допускаются рабочие не моложе 18 лет, которые прошло специальное обучение монтажным роботам, имеют соответствующее удостоверение на право выполнения работ и стаж работы по данной специальности не менее одного года; прошли медицинский осмотр и признаны годными к работам на высоте.. В случаях сборки лесов более 6 м укладывают три настила лесов: одном рабочий и два защитных, переставляя их в соответствии с проектом.
Хомутовые строительные леса используют для ремонта и проведения отделочных работ в зданиях высотой не выше 40 метров. Они отлично подойдут для произведения работ по штукатурке, для работы со зданиями, которые имеют сложную конструкцию, даже для сооружений, которые находятся под уклоном. Леса в собранном виде представляют собой многоярусную систему каркасного типа.
Инструкция По Сборке Хомутовых Лесов
Она собирается из нескольких элементов. Это могут быть стойки, поперечины, связи (горизонтальные и вертикальные), соединяются они хомутами разной величины. Такая конструкция позволяет очень оперативно изменять схему каркаса при первой необходимости. Можно приспособить высоту яруса в зависимости от формы здания.

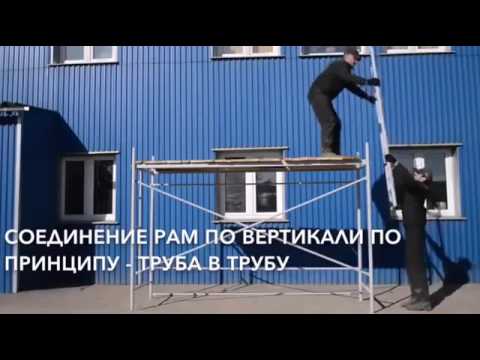

Также меняется шаг и расстояние стоек. Технические параметры хомутовых строительных лесов Название Технические характеристики Нагрузка кгс/м2 200 Максимальная высота, см 4000 Высота яруса, см 200 Шаг между стойками перпендикулярно стене, см 125 Шаг между стойками горизонтально к стене, см 250 Количество ярусов настила, шт 19 В зависимости о того, в какой области будут применяться хомутовые строительные леса, у них могут быть разные технические характеристики. При этом рекомендуется использовать деревянные настилы в два яруса (один рабочий и один для страховки). Стойка хомутовая Главным элементом строительных хомутовых лесов есть стойки вертикальные. Они совмещаются между собой, заходя друг в друга. Стойки изготовляются длиной около 2 или 4 метров. Связи соединяют между собой стойки строительных лесов по длине здания.
На уже закрепленные стойки накладываются рабочие настилы. Они служат основанием для лестничных маршей и перил рабочих площадок. Соединение производят с помощью болта диаметром 8мм. Поперечины соединяют между собой стойки, это горизонтальные элементы конструкции. Крепятся они к зданию с боковой стороны. Это придает каркасу лесов жесткости, они стают более устойчивыми к опрокидыванию. Изготовляют их длиной 1,5 или 2 метра.
Они имеют специальное приспособление для крепления к стене. На вертикальных стойках имеется башмак. Он находится на нижнем ряду, его высота не регулируется. Его иногда еще называют опорная пятка. С помощью этого элемента строительные леса фиксируются на земле.
Хомуты Для крепления строительных хомутовых лесов к стене используются кронштейны. Их приспосабливают к раме по всей конструкции. Каждые отдельные элементы крепятся между собой с помощью хомутов.
Те элементы, которые нужно соединить под прямым углом крепятся с помощью глухих хомутов. Поворотные хомуты используются, когда нужно закрепить конструкцию под острым или тупым углом. Хомуты для лесов предназначены под 48 трубу. Для того чтобы предотвратить появление коррозии эти детали оцинковуют. Они поставляются вместе с крепежными болтами и гайками. Настил деревянный используют для перемещения строителей и подачи груза. Его изготовляют из деревянной доски толщиной от 35 до 50 мм.
Его площадь около 1м на 1м. Вес может быть от 20 до 30кг.
Сборка конструкции Перед началом сборки нужно ознакомиться с конструкцией строительных лесов и порядком их монтажа. Нужно проверить, все ли в порядке с комплектацией и подготовить место монтажа хомутовых лесов. На заранее подготовленную площадку выкладывают деревяные доски и ставят башмаки. В башмаки вставляют самые длинные элементы — стойки лесов. Дальше они чередуются — то длинные, то короткие.
Стойки закрепляются между собой хомутами, таким образом, формируется первый этаж лесов. На уровне двух метров над землей наращиваются самые длинные стойки, потом они соединяются с поперечинами первого яруса. Дальше устанавливается лестница и ограждение к ней.
Такая поочередность монтажа продолжается, пока конструкция не достигнет нужной длины. При этом, каждые четыре этажа (а это около восьми метров) леса укрепляются связями по диагонали, они делаются из пары длинных связей и монтируются к опоре поворотными хомутами. Стойки строительных хомутовых лесов монтируются к сооружению. Наружные ряды вертикальных стоек монтируются через каждые четыре метра, то есть через один этаж, а внутренние через два этажа в поочередном порядке. В конце все ряды стоек монтируются к сооружению. В том случае, когда делается каменная стена, сборка лесов производится по мере того, как она строится.
Инструкция По Сборке Строительных Лесов
При монтаже каждой стойки используется уровень. Прикрепление лесов к стене делается в процессе их монтажа.
Одновременно также делают монтаж перил и кладут настилы. Перила крепятся специальными хомутами. Ели собираются леса для отделочных работ, то щиты кладутся на каждом ярусе, а если для каменной кладки, то щиты разрешается ставить только наверху. До того как разбирать леса нужно проследить, что бы на настилах не было строительных материалов или мусора.
Инструкция По Сборке Лесов
В этом процессе очень важно соблюдать мери предосторожности. Разбирать строительные хомутове леса нужно начиная с верхнего яруса и постепенно опускаться к нижнему ярусу. Перед транспортировкой все элементы лесов нужно рассортировать, крупные части разложить в пакеты, а мелкие — в ящики.
